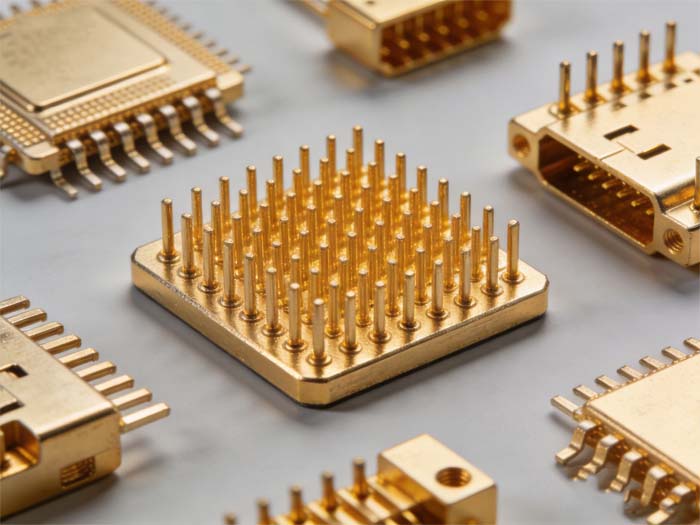

在精密电子制造领域，精密元器件的镀金质量直接决定着产品的核心性能与使用寿命。然而，“精密元器件镀金易掉层”这一行业痛点，却长期困扰着众多企业，成为制约产品良率提升、阻碍技术迭代的关键瓶颈。无论是智能穿戴设备里的微型传感器，还是5G通信基站的核心芯片引脚，这类结构复杂、尺寸微小的精密元器件，一旦在镀金环节出现掉层问题，不仅会导致信号传输不稳定、导电性能衰减，更会让企业面临返工成本飙升、市场口碑受损的严峻挑战。

传统工艺短板，精准锚定掉层根源
精密元器件镀金易掉层，并非偶然现象，而是传统镀金工艺固有局限的必然结果。传统镀金多依赖含氰工艺，虽能实现基础镀层沉积，但氰化物的强腐蚀性会破坏元器件表面的微观结构，导致镀层与基材的结合力先天不足。再加上传统工艺对复杂小件的适配性极差，镀液难以均匀渗透到元器件的边角、缝隙等细微部位，极易形成镀层厚度不均、附着力薄弱的隐患。当元器件在后续组装、使用过程中遭遇震动、温湿度变化时，薄弱的镀层便会迅速脱落，“精密元器件镀金易掉层”的问题随之暴露无遗。

此外，传统工艺的环保短板也与当下绿色发展的行业趋势背道而驰。含氰镀液带来的安全风险和污染隐患，不仅让企业面临严苛的环保监管压力，更与精密制造的可持续发展理念相悖，进一步放大了传统工艺的局限性。

无氰环保镀金加工工艺，筑牢不掉层核心壁垒
面对精密元器件镀金易掉层的核心难题，无氰环保镀金加工工艺凭借技术革新，给出了精准解决方案，让复杂小件也能牢牢上镀。

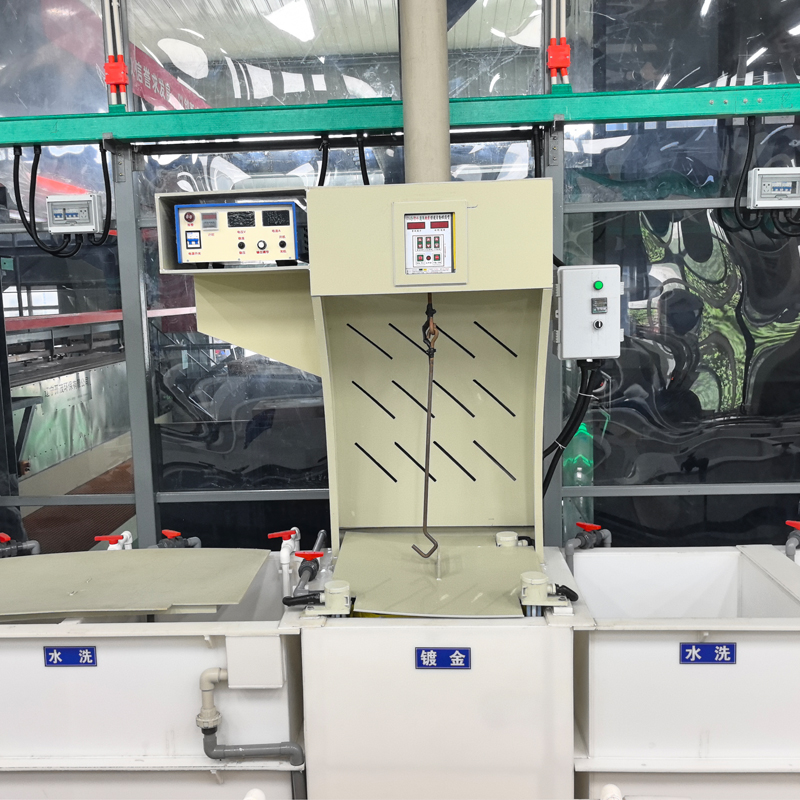

从工艺原理来看，无氰环保镀金加工工艺摒弃了传统含氰配方，采用环保型络合剂与特种添加剂，既能保证镀液的稳定性，又能温和作用于元器件表面，最大程度保留基材的微观结构完整性。这种工艺通过优化镀层的沉积方式，在元器件表面形成致密且均匀的镀层结构，大幅提升镀层与基材的结合力，从根源上规避了掉层风险。即便是结构复杂、存在深孔、窄缝的精密小件，无氰环保镀金加工工艺也能凭借精准的镀液流动性控制和均匀的电场分布，让镀液充分渗透到每一个细微部位，确保镀层完整覆盖，真正实现复杂小件牢牢上镀。

在环保与性能的双重突破上，无氰环保镀金加工工艺更是优势凸显。它完全不含氰化物，从源头上消除了安全风险和污染隐患，符合国家环保标准，助力企业轻松通过环保审核。同时，该工艺的镀层纯度更高、导电性和耐磨性更优，在解决精密元器件镀金易掉层问题的基础上，进一步提升了元器件的综合性能，让产品在高频、高温等严苛工况下仍能保持稳定运行。

复杂小件适配实践，彰显工艺硬核实力
无氰环保镀金加工工艺的核心价值，更体现在对复杂小件的精准适配能力上，用实际效果印证了复杂小件也能牢牢上镀的实力。

以微型MEMS传感器为例，这类元器件尺寸不足毫米级，内部结构包含多层堆叠的微型元件，传统镀金工艺根本无法实现均匀镀覆，掉层率一度高达30%以上。引入无氰环保镀金加工工艺后，通过定制化的镀液配方和精准的工艺参数调控，镀液能够精准渗透到传感器的每一个微型结构中，镀层均匀覆盖且附着力极强，掉层率直接降至1%以下，彻底解决了精密元器件镀金易掉层的难题。

再比如5G通信领域的微型滤波器引脚，引脚间距窄、数量多，对镀层的一致性和附着力要求极高。无氰环保镀金加工工艺凭借优异的分散能力和覆盖能力，确保每一个引脚都能获得厚度均匀、结合牢固的镀层，即使在后续焊接、长期高频振动的考验下，依然保持镀层完好，真正实现了复杂小件的高品质镀金，让复杂小件也能牢牢上镀从口号变为现实。

工艺赋能行业，解锁精密制造新可能
无氰环保镀金加工工艺的普及，不仅破解了精密元器件镀金易掉层的行业困局，更推动精密制造行业向高质量、绿色化方向迈进。它让企业在摆脱掉层难题的同时，实现了生产效率与环保效益的双赢，为精密元器件的微型化、高性能化发展提供了坚实的工艺支撑。

当精密元器件镀金易掉层不再是阻碍，当复杂小件也能牢牢上镀成为常态，无氰环保镀金加工工艺正以硬核实力，为精密电子制造行业注入新动能，助力企业在激烈的市场竞争中抢占技术高地，解锁更多精密制造的可能性。
