在电子制造领域，线路板堪称各类电子设备的核心载体，其品质直接决定着设备的稳定性与使用寿命。而在线路板生产的关键工艺中，镀金环节尤为重要，它不仅为线路板提供抗氧化、抗腐蚀的保护，更关乎信号传输的流畅性。但不少企业长期被一个棘手问题困扰——线路板镀金边缘起皮，这一故障轻则导致线路板性能衰减，重则直接让整块板报废，严重影响生产效率与成本控制。而破解这一难题的核心，正是整板均匀电镀技术，它以精准的工艺把控，让边角镀层厚度达标不脱落，为线路板品质筑牢防线。

线路板镀金边缘起皮：藏在工艺漏洞里的隐患

线路板镀金边缘起皮，绝非偶然的质量瑕疵，其根源往往指向电镀工艺的不均衡。传统电镀工艺多采用局部或分段作业模式，电流分布难以实现全板面的精准把控，这就导致线路板边缘、边角等电流传导较弱的区域，镀层沉积效率不足。当边缘区域的镀层厚度无法达到标准要求，镀层与基体的结合力便会大幅削弱，在后续的组装、焊接或长期使用过程中，极易出现起皮、脱落现象。

边缘起皮带来的危害远超想象。对于精密电子设备而言，线路板镀金边缘是信号传输的关键节点，一旦起皮，不仅会造成信号中断、短路，还会让线路板失去抗氧化屏障，在潮湿、高温环境下快速氧化，大幅缩短设备使用寿命。更严重的是，在批量生产中，边缘起皮问题若无法根治，会导致大量次品产生，不仅浪费原材料，还会延误交付周期，给企业带来不可估量的经济损失。而要彻底消除这一隐患，就必须从根源入手，用整板均匀电镀工艺，让边角镀层厚度达标不脱落，从源头规避风险。

整板均匀电镀：破解边缘起皮的核心技术

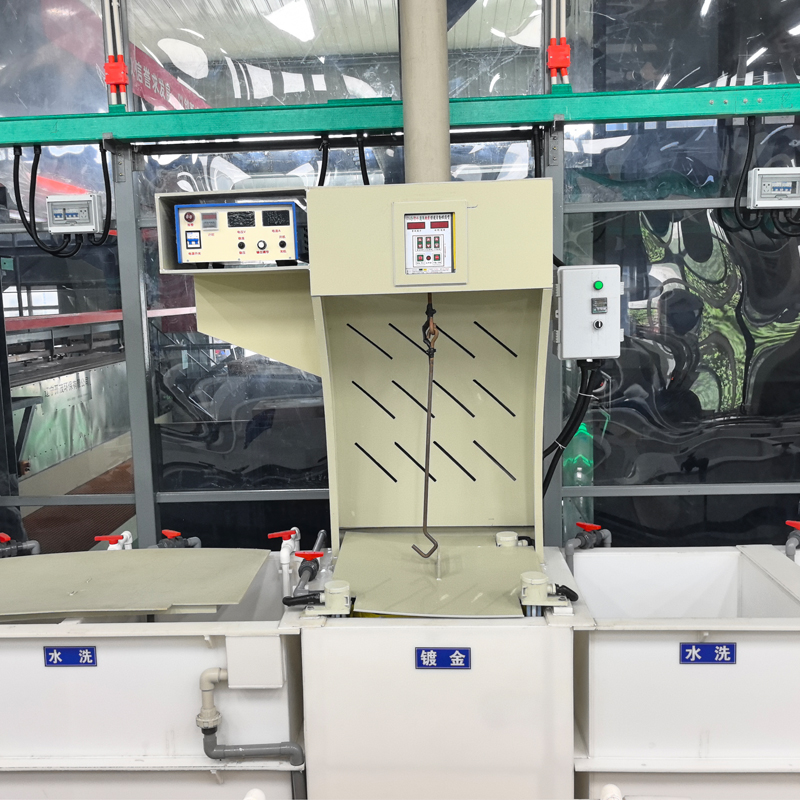

整板均匀电镀技术，正是针对线路板镀金边缘起皮问题研发的核心解决方案。与传统电镀工艺不同，它打破了局部作业的局限，通过优化电镀设备结构、精准调控电流分布，让电镀液在整块线路板表面形成均匀、稳定的沉积环境。无论是线路板的中心区域，还是边缘、边角等易被忽视的部位，都能获得一致的镀层沉积效果，从根源上杜绝因镀层厚度不均导致的起皮问题。

在整板均匀电镀工艺中，边角镀层厚度的精准把控是关键。技术人员通过智能电流控制系统，实时监测线路板各区域的电流密度，确保边角部位的电流强度与中心区域保持一致，让镀层能够均匀附着在每一个细节处。同时，搭配高精度的镀液循环与过滤系统，保障电镀液的成分稳定，避免因杂质影响镀层质量。这种全方位的工艺把控，让整板均匀电镀不仅解决了边缘起皮问题，更让线路板镀层的均匀性、致密性大幅提升，真正实现边角镀层厚度达标不脱落，为线路板品质提供坚实保障。

整板均匀电镀，让边角镀层厚度达标不脱落的多重优势
采用整板均匀电镀工艺，实现边角镀层厚度达标不脱落，为线路板生产带来的优势远不止解决起皮问题，更从多个维度提升了产品竞争力。

从品质稳定性来看，整板均匀电镀确保了线路板全板面镀层的一致性，无论是高频线路还是精密接点，都能获得均匀、致密的镀金层，大幅提升线路板的抗干扰能力与信号传输稳定性。边角镀层厚度达标不脱落，让线路板在复杂的使用环境中，始终保持可靠的性能，大幅降低售后维修成本。

从生产效率来看，整板均匀电镀工艺减少了传统工艺中因边缘起皮导致的返工、报废环节，一次成型的高品质镀层，让生产流程更加顺畅，有效缩短生产周期，提升产能。对于企业而言，这意味着更低的生产成本与更高的交付效率，在激烈的市场竞争中抢占先机。

从技术适配性来看，整板均匀电镀工艺具备极强的兼容性，无论是常规的单层线路板，还是复杂的多层、高密度线路板，都能实现精准的均匀电镀效果。无论线路板的尺寸、形状如何，都能确保边角镀层厚度达标不脱落，满足不同电子制造企业的多样化需求，为产品创新提供坚实的工艺支撑。

选对工艺，让线路板镀金远离边缘起皮困扰
线路板镀金边缘起皮，看似是小问题，实则是制约电子制造品质与效率的大隐患。而整板均匀电镀技术，以精准的工艺设计、稳定的质量把控，从根源上破解了这一难题，让边角镀层厚度达标不脱落成为现实。对于电子制造企业而言，选择整板均匀电镀工艺，不仅是解决当下边缘起皮问题的最优解，更是提升产品核心竞争力、保障长期稳定发展的关键。

在追求高品质、高效率的电子制造赛道，唯有以核心技术筑牢品质根基，才能在市场竞争中立于不败之地。整板均匀电镀工艺，凭借对线路板镀金品质的极致追求，让边角镀层厚度达标不脱落，为线路板生产注入强劲动力，助力企业打造无懈可击的优质产品，从容应对市场挑战。
