在电子制造、通信设备等精密领域，镀金工艺是保障元器件性能的核心环节。然而，“镀金镀层厚薄不均导致导电不稳？均匀镀层保障高频信号传输零损耗”这一关键命题，始终是行业突破性能瓶颈的核心焦点。当镀金镀层出现厚薄差异时，不仅会引发导电稳定性危机，更会直接阻碍高频信号的高效传输，而均匀镀层带来的技术革新，正为解决这一难题提供了关键路径。

镀层厚薄不均：高频信号传输的隐形杀手
镀金镀层的核心价值，在于为元器件提供稳定的导电通路与可靠的防护屏障，但厚薄不均的镀层，却会成为破坏这一价值的关键隐患。从微观层面来看，镀层厚度的差异会导致电流传导路径出现明显阻抗波动——厚镀层区域电阻相对较小，薄镀层区域电阻显著增大，这种不均衡的电阻分布，会让导电过程陷入不稳定状态，频繁出现信号衰减、电流波动等问题。

对于高频信号而言，这种影响更为致命。高频信号具有传输速度快、频率响应敏感的特性，对导电通路的均匀性有着极高要求。当镀层厚薄不均时，信号在传输过程中会遭遇阻抗突变，进而引发信号反射、相位偏移，最终导致信号损耗大幅增加。在5G通信、精密雷达等对信号精度要求严苛的场景中，这种损耗不仅会降低设备性能，甚至可能直接导致系统运行失效，这正是“镀金镀层厚薄不均导致导电不稳”的核心症结所在。

均匀镀层：筑牢高频信号零损耗的核心防线
与厚薄不均的镀层形成鲜明对比，均匀镀层凭借精准的工艺控制，为高频信号传输构建了稳定可靠的“绿色通道”。均匀的镀金镀层能够确保整个导电通路的阻抗保持高度一致，从根源上消除因厚度差异引发的电阻波动，让电流传导始终处于稳定状态，彻底规避导电不稳的问题。

在高频信号传输场景中，均匀镀层的优势尤为突出。当镀层厚度均匀时，信号传输路径的连续性与一致性得到充分保障，信号在传输过程中不会因阻抗突变而产生反射、散射，能够实现无损耗、无失真的传输。无论是高频连接器、精密芯片引脚，还是通信基站的核心元器件，均匀的镀金镀层都能为高频信号提供稳定的传输载体，真正实现“均匀镀层保障高频信号传输零损耗”，为高端电子装备的性能稳定提供坚实支撑。

破解均匀镀层难题：工艺升级是关键突破口

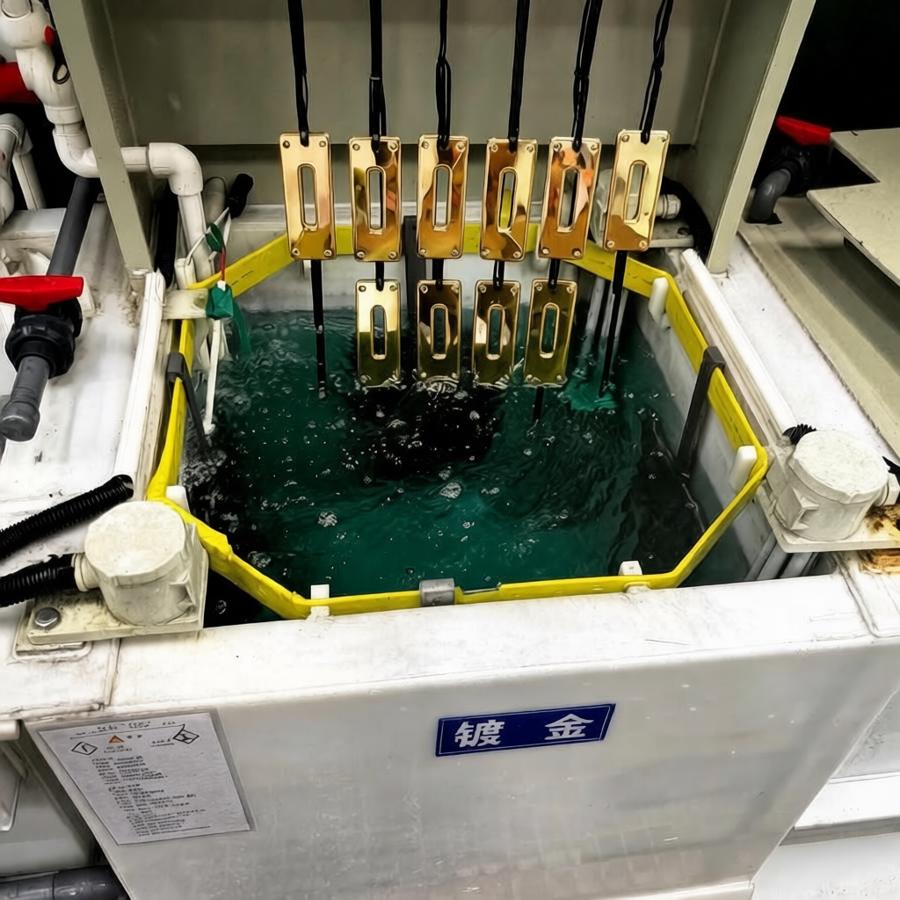

要实现均匀镀层，破解“镀金镀层厚薄不均导致导电不稳”的行业痛点，核心在于推动镀金工艺的全面升级。传统镀金工艺受限于设备精度、工艺参数控制能力，极易出现镀层厚度偏差，而现代化的精密镀金技术，通过引入智能化控制系统、高精度镀液循环装置，能够对镀金过程中的温度、电流、镀液浓度等关键参数进行实时精准调控，确保镀层在每一个元器件表面都能实现均匀沉积。

同时，严格的质量检测体系也是保障均匀镀层的重要环节。通过采用高精度厚度检测设备，对每一批镀金产品进行全维度检测，及时发现并剔除镀层不均的产品，从生产端杜绝导电不稳、信号损耗的隐患。只有将工艺创新与质量管控深度结合，才能持续提升均匀镀层的生产稳定性，让“均匀镀层保障高频信号传输零损耗”从技术理念转化为实际生产效能。

均匀镀层：赋能电子产业高质量发展
在电子产业加速向高频化、精密化转型的当下，镀金镀层的均匀性已成为决定产品核心竞争力的关键指标。“镀金镀层厚薄不均导致导电不稳”带来的性能短板，正倒逼行业加速攻克均匀镀层技术难题，而“均匀镀层保障高频信号传输零损耗”的技术优势，也为电子装备的性能升级注入了强劲动力。

从消费电子的精密元器件到航空航天的高端通信设备，从工业控制的核心部件到医疗电子的精密仪器，均匀镀层技术的应用，不仅解决了导电不稳、信号损耗的行业痛点，更推动着整个电子产业向更高精度、更高可靠性的方向迈进。未来，随着镀金工艺的持续创新，均匀镀层技术必将在更多领域发挥关键作用，为电子产业的高质量发展筑牢技术根基，让高频信号传输的零损耗成为行业常态，助力更多高端装备实现性能突破。

总之，“镀金镀层厚薄不均导致导电不稳”是制约电子装备性能的核心阻碍，而“均匀镀层保障高频信号传输零损耗”则是破解这一阻碍的核心方案。唯有聚焦均匀镀层技术的研发与应用，持续优化工艺、强化品控，才能为电子产业提供稳定可靠的导电保障，让高频信号传输始终保持高效、稳定，为行业创新发展注入源源不断的技术动能。
