在电子设备精密化、高频化的当下，镀金加工连接器凭借优异的导电性、耐腐蚀性，成为保障信号传输稳定性的关键部件。然而，在实际应用场景中，“镀金加工连接器插拔次数超限暴露底层磨损”这一问题频繁出现，不仅直接威胁设备运行可靠性，更成为制约产品使用寿命的核心瓶颈，引发行业对镀金工艺与连接器设计的深度思考。
插拔次数超限：镀金连接器失效的关键诱因
镀金加工连接器的核心价值，在于通过表层镀金层为连接器核心导体提供防护，隔绝外界环境侵蚀，同时保障低阻抗信号传输。但任何防护层都有其性能阈值，当连接器插拔次数突破设计极限时，“镀金加工连接器插拔次数超限暴露底层磨损”的隐患便会集中爆发。

每一次插拔操作，本质上都是镀金层与配合端子的机械摩擦过程。初期，镀金层凭借良好的耐磨性能，能够抵御常规摩擦带来的损耗。但随着插拔次数不断累积，表层镀金层逐渐被磨薄，当摩擦应力超过镀金层的承载极限，镀金层便会出现划痕、剥落，进而直接暴露底层基材。此时，底层基材失去镀金层的保护，在后续插拔的持续摩擦与环境氧化作用下，磨损速度会呈几何级数增长，最终导致连接器接触电阻飙升、信号传输中断，彻底失去功能。
底层磨损的本质：镀金工艺与材料的深层考验
“镀金加工连接器插拔次数超限暴露底层磨损”，绝非简单的使用损耗问题，其背后折射出镀金工艺精度、基材材质选型与结构设计的多重短板。从工艺层面来看，镀金层的厚度、均匀度与附着力，直接决定了连接器的耐磨寿命。部分镀金加工环节存在工艺把控不严的情况，镀金层厚度不达标、与基材结合不紧密，导致镀金层在低插拔次数下就出现脱落，加速底层磨损。

从基材选型来看，底层基材的硬度、耐磨性与抗腐蚀性能，是抵御磨损的核心基础。若基材材质强度不足，即便镀金层完好，在反复插拔的机械应力作用下，底层基材也容易出现变形、磨损，进而反作用于镀金层，加剧镀金层的破损。此外，连接器的结构设计若存在公差偏差、接触面积不合理等问题，会导致插拔时应力分布不均，局部摩擦强度远超设计预期，进一步加速镀金层损耗与底层磨损，让“镀金加工连接器插拔次数超限暴露底层磨损”的问题提前显现。
破解磨损困局：从源头筑牢镀金连接器可靠性
要彻底解决“镀金加工连接器插拔次数超限暴露底层磨损”的行业难题，需从工艺升级、材料优化与设计革新三方面协同发力，从源头提升镀金加工连接器的耐用性。

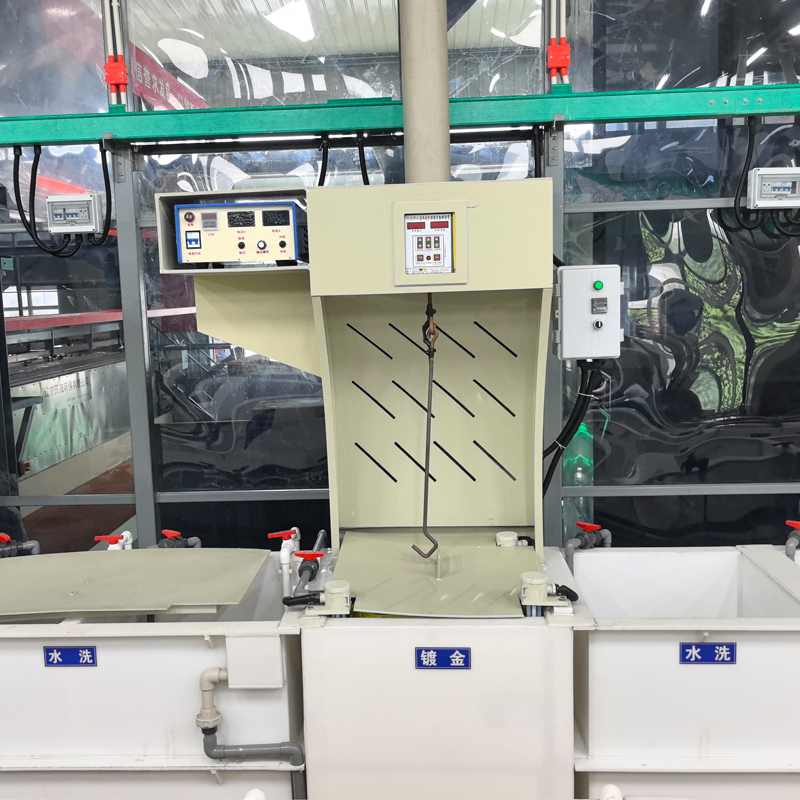

在镀金工艺升级上，需采用高精度的电镀技术，严格控制镀金层的厚度与均匀度，确保镀金层与基材之间的附着力达到行业高标准，同时通过优化镀金工艺参数，提升镀金层的致密性与耐磨性，让镀金层能够承受更多次的插拔摩擦，延缓底层暴露的时间。

在基材材料优化上，应选用高强度、高耐磨性的合金基材，提升底层基材的抗磨损能力，即便在镀金层出现轻微损耗的情况下，底层基材也能凭借自身性能抵御短期摩擦，为产品维护与更换预留充足时间。同时，可对基材表面进行预处理，增强基材与镀金层的结合力，避免镀金层因基材性能不足而提前脱落。

在结构设计革新上，需通过精准的力学仿真，优化连接器的接触结构，合理分配插拔时的应力，减少局部集中摩擦，降低镀金层的损耗速度。同时，严格控制制造公差，确保插拔过程的顺畅度，避免因结构偏差导致的额外摩擦，从根本上降低“镀金加工连接器插拔次数超限暴露底层磨损”的发生概率。
结语
“镀金加工连接器插拔次数超限暴露底层磨损”，既是行业面临的现实挑战，也是推动镀金加工技术与连接器产业升级的重要契机。唯有正视这一问题，从工艺、材料、设计等多维度精准施策，才能打造出插拔寿命更长、可靠性更高的镀金加工连接器，为电子设备的稳定运行筑牢核心保障，推动行业迈向高质量发展新阶段。
